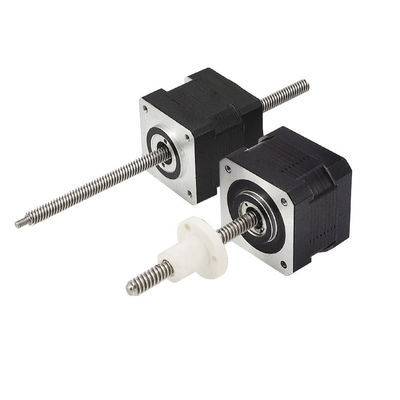

1Гибридные линейные шаговые моторы

Гибридный линейный шаговый двигатель - это новый продукт управления линейным движением, преобразующий круговое вращение в линейное движение.

Гибридный линейный шаговый двигатель состоит из двигателей, скоростных передач, винтов, гайков, проводников, толкательных стержней, слайдов, пружин, оболочек и турбины, микроконтрольного переключателя и т.д.
Обычно стандартный ход электрического винта составляет 100,150, 200, 250, 300, 350, 400 мм, в то время как специальные требования хода могут поддерживаться гибкой настройкой.Гибридные линейные шаговые двигатели могут быть спроектированы с различными проводами винта тяги в соответствии с различными нагрузками.

Максимальная тяга гибридных линейных шаговых двигателей может достигать до 20 кН, скорость без нагрузки обычно составляет 4 ~ 45 мм / специальная линейная скорость также может быть настроена.
Использование гибридного линейного шагового двигателя в качестве агента исполнения не только может уменьшить устройство источника газа/жидкости и вспомогательное оборудование, необходимое для использования пневматического и гидравлического давления,но также уменьшить вес исполнительного агентства.

гибридные линейные шаговые двигатели,

• Высокая точность: поскольку винтовая стержня является спиральной линией, шаговой мотор с приводом может обеспечить высокую точность позиционирования, обычно 0,01 мм.
• Большой крутящий момент: крутящий момент шагового двигателя с винтовым приводом относительно большой, который может выдерживать большие нагрузки и инерцию.
• Простая структура: структура трансмиссии винта проста, и нет необходимости специализироваться на специальном механизме замедления.
• Отсутствие сопротивления помехам: поскольку шаговой двигатель управляет дискретным сигналом, он имеет небольшое влияние на помехи окружающей среды.
• Удобное управление: шаговой двигатель с приводом может достичь эффективного управления с помощью программирования и высокой степени автоматизации.

Гибридные линейные шаговые двигателишироко используется в приложениях автоматизации,такие как электронные производственные машины, производство полупроводников, медицинское оборудование, испытательные платформы, автоматизация заводов и т.д.


2Правила наименования гибридных шаговых двигателей и общие технические спецификации
Линейные правила наименования шаговых двигателей,


Общие спецификации,


3. 20LHS0494/0244/0164 Тип находящегося в неволеHЛинейный гибридный шаговый двигатель


Примечание: Доступна спецификация двигателя.
Доступные спецификации винтов-проводников,



4Механические размеры (в мм)

Механические чертежи внешнего типа гайки приведены ниже.




Некапативные механические чертежи типа ниже.



5. Кривые силы и скорости импульса


6Проводки
