1Гибридный линейный шаговый двигатель

Гибридный линейный шаговый двигатель - это новый продукт управления линейным движением, преобразующий круговое вращение в линейное движение.

Гибридный линейный шаговый двигатель состоит из двигателей, скоростных передач, винтов, гайков, проводников, толкательных стержней, слайдов, пружин, оболочек и турбины, микроконтрольного переключателя и т.д.
Обычно стандартный ход электрического винта составляет 100,150, 200, 250, 300, 350, 400 мм, в то время как специальные требования хода могут поддерживаться гибкой настройкой.Гибридные линейные шаговые двигатели могут быть спроектированы с различными проводами винта тяги в соответствии с различными нагрузками.

Максимальная тяга гибридных линейных шаговых двигателей может достигать до 20 кН, скорость без нагрузки обычно составляет 4 ~ 45 мм / специальная линейная скорость также может быть настроена.
Использование гибридного линейного шагового двигателя в качестве агента исполнения не только может уменьшить устройство источника газа/жидкости и вспомогательное оборудование, необходимое для использования пневматического и гидравлического давления,но также уменьшить вес исполнительного агентства.

гибридные линейные шаговые двигатели,

Когда гибридный линейный шаговой двигатель работает, каждая фаза обмотка не является постоянной мощностью, но электричество вращается в соответствии с определенным правилом.

Угол перехода ротора импульсного сигнала называется шаговым расстоянием.

Гибридный линейный шаговый двигатель может управляться по конкретной инструкции, или контроль скорости может быть выполнен.и обмотка статора заменяется один разКоличество шагов соответствует количеству импульсов. Угловое смещение вращения выходного вала пропорционально входному импульсу.Во время регулирования скорости, непрерывный импульс подается в намотку шагового двигателя, каждый из которых непрерывно вращает электричество, и двигатель непрерывно движется. Его скорость пропорциональна частоте импульса.Изменить последовательность питания, то есть, изменяя направление вращения магнитного поля статора, вы можете управлять вращением двигателя или обратно.

Гибридный линейный шаговый мотор имеет способность к самозаключению.двигатель может держаться в фиксированном положении, то есть остановиться в конечной точке углового смещения последнего импульсного управления.

Гибридные линейные шаговые двигателишироко используется в приложениях автоматизации,такие как электронные производственные машины, производство полупроводников, медицинское оборудование, испытательные платформы, автоматизация заводов и т.д.


2Правила наименования гибридных шаговых двигателей и общие технические спецификации
Линейные правила наименования шаговых двигателей,


Общие спецификации,

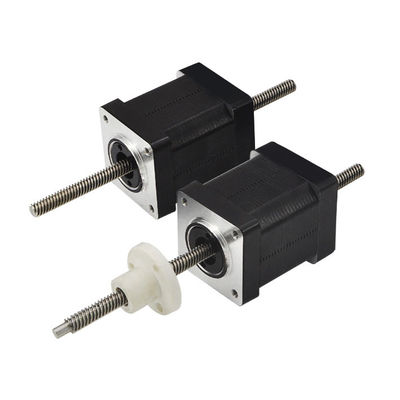

3.35Тип LHS No Captive & External NutHЛинейный гибридный шаговый двигатель


Примечание: Доступна спецификация двигателя.
Доступные спецификации винтов-проводников,



4Механические размеры (в мм)

Механические чертежи внешнего типа гайки приведены ниже.




Некапативные механические чертежи типа ниже.



5. Кривые силы и скорости импульса


6Проводки
