Y2SED1 3.0A 2-фазный постоянный шаговый двигатель Nema 8 до 17 гибридный шаговый двигатель

Наименование марки:	YARAK
Номер модели:	Y2SED1
МОК:	≥50PCS
Подробная информация об упаковке:	50 шт. на каждую коробку
Условия оплаты:	Т/Т на основании счета компании

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Сертификация:

CE, ROHS

Открытый экономический цикл

Фаза:

Фаза 2

Входное напряжение:

15-48VDC

Выходной ток:

0от.4 до 3.0A

Режим управления:

Плюс+Дирекция, CW&CCW

Выход сигнализации:

- Да, конечно.

Сигнал управления:

5 VDC и 24 VDC совместимы

Специальные функции:

Снижение тока при простое время работы, антирезонанс в области низкой скорости, фильтрация входного

Течение Идель:

50% или 90% путем настройки переключателя DIP

Соответствующие двигатели:

Нема 8-17

Основные моменты:

Высокая производительность, высокая надежность, широкая совместимость приложений, длительный срок сл

Конфигурация:

Доступно с MOQ

Поставка способности:

10000 штук в месяц

Выделить:

3.0А Шаговый моторный привод

Двигатель с одночасовым шаговым приводом

Нема 8 гибридный шаговый двигатель

Описание продукта

Y2SED1 3.0A 2-фазный постоянный шаговый привод с входом 15-48VDC t для гибридного шагового двигателя Nema 8-17

1. Обзор продукции

Этот Y2SED1 представляет собой конкурентоспособный по цене гибридный ступенчатый драйвер с высокой производительностью и высокой надежностью, длительным сроком службы, что идеально подходит для ценовых приложений и клиентов.

Степной двигатель используется для привода ступенчатого двигателя, который действует как определенный контроллер.Шаговый привод преобразует полученный сигнал управления в фазовую последовательность и частотный сигнал для двигателя вращается шаг за шагом к ожидаемому положению.

В то же время он может управлять ускорением, замедлением и скоростью двигателя путем регулирования частот выходной последовательности, чтобы достичь требуемого движения в приложениях.

Сигнал управления ступенчатого привода в основном включает тип импульса плюс направление, тип CW CCW, внешний тип управления скоростью сигнала IO, тип управления полевой шиной, такие как EtherCAT, CanOpen, Profit net,и т.д..

Основываясь на шаговых двигателях с кодерами или без них, шаговые драйверы можно разделить на шаговые драйверы с открытым циклом и шаговые драйверы с закрытым циклом.Система закрытого цикла имеет лучшую производительностьОднако с развитием технологийОткрытые шаговые двигатели также имеют удовлетворительную и достаточную производительность во многих приложениях.

Шаговые приводы широко используются в автоматизации заводов, резьбовых машинах, производстве электронных продуктов, сортировке логистики, роботах, различном специальном оборудовании автоматизации, медицинском оборудовании,Машины-инструменты с ЧПУ, лазерное оборудование, печатные машины, обработка материалов, система безопасности, навигационная система, промышленные испытания и измерения и т. Д. Есть много областей, таких как системы измерения и измерения.

2Основные технические характеристики

Положение	Описание
Входное напряжение	от 15 до 48 VdC
Выходной ток	0.4 до 3,0 А (пик)
Режим управления	Импульс и направление, CW&CCW
Сигнал управления	5VDC и 24VDC Совместимо
Микроэтап Диапазон	16 типов, 1-128 настройки микро шага, От 200 до 25600 пуль/пуль
Ток холостого хода	50% или 90% путем установки переключателя DIP
Специальные функции	Снижение тока при простое время работы, антирезонанс в области низкой скорости, фильтрация входного сигнала, микростеп набора, ошибка самопроверки и т.д.
Защита	Металл, высокая ЭМК производительность, Многоуровневая электрическая защита
Соответствующие двигатели	Приспосабливается к шаговым двигателям Nema8 и Nema17

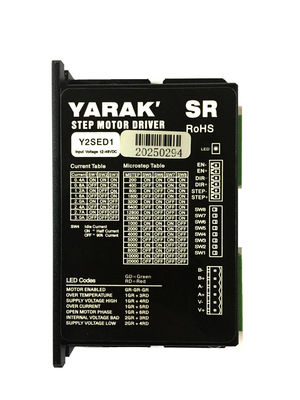

3. Внешние интерфейсы шагового драйвера

Y2SED1 3.0A 2-фазный постоянный шаговый двигатель Nema 8 до 17 гибридный шаговый двигатель 0

4. Описание индикатора состояния светодиода

На основе показателей состояния светодиодов можно определить рабочее состояние водителя или аномальные причины.

Y2SED1 3.0A 2-фазный постоянный шаговый двигатель Nema 8 до 17 гибридный шаговый двигатель 1

5. Выход текущие настройки

Переключатель Настройки			Y2SED1
SW1	SW2	SW3	Пик Ток/А
Выключено.	Выключено.	Выключено.	3.0
На	Выключено.	Выключено.	2.7
Выключено.	На	Выключено.	2.4
На	На	Выключено.	2.0
Выключено.	Выключено.	На	1.6
На	Выключено.	На	1.2
Выключено.	На	На	0.8
На	На	На	0.4

Настройки тока Idel,

DIP	Статус	Описание
SW4	На	Установите 50% тока
SW4	Выключено	Установите 90% тока

6. Дисковые переключатели

Настройки переключателя				Y2SA2
SW5	SW6	SW7	SW8	Микроэтап	Импульс/круглое
Выключено.	Выключено.	Выключено.	Выключено.	100	20000
На	Выключено.	Выключено.	Выключено.	50	10000
Выключено.	На	Выключено.	Выключено.	40	8000
На	На	Выключено.	Выключено.	30	6000
Выключено.	Выключено.	На	Выключено.	25	5000
На	Выключено.	На	Выключено.	20	4000
Выключено.	На	На	Выключено.	10	2000
На	На	На	Выключено.	5	1000
Выключено.	Выключено.	Выключено.	На	128	25600
На	Выключено.	Выключено.	На	64	12800
Выключено.	На	Выключено.	На	32	6400
На	На	Выключено.	На	16	3200
Выключено.	Выключено.	На	На	8	1600
На	Выключено.	На	На	4	800
Выключено.	На	На	На	2	400
На	На	На	На	1	200

7Сигналы управления.

описания входных сигналов, как ниже,

Дисплей	Наименование терминала	Функция
Шаг	Импульсный сигнал (CW)	Получить сигнал 5-24В/NPN/PNP
DIR	Сигнал направления (CCW)	Получить сигнал 5-24В/NPN/PNP
EN	Включить сигнал	Прием сигнала 5-24V/NPN/PNP; EN без входа, включение двигателя

Примечание: функция CW&CCW включена с помощью внутреннего выбора прыжка.

9- Связи.

Входные соединения:

Y2SED1 3.0A 2-фазный постоянный шаговый двигатель Nema 8 до 17 гибридный шаговый двигатель 2

10Механические размеры

Y2SED1 3.0A 2-фазный постоянный шаговый двигатель Nema 8 до 17 гибридный шаговый двигатель 3
