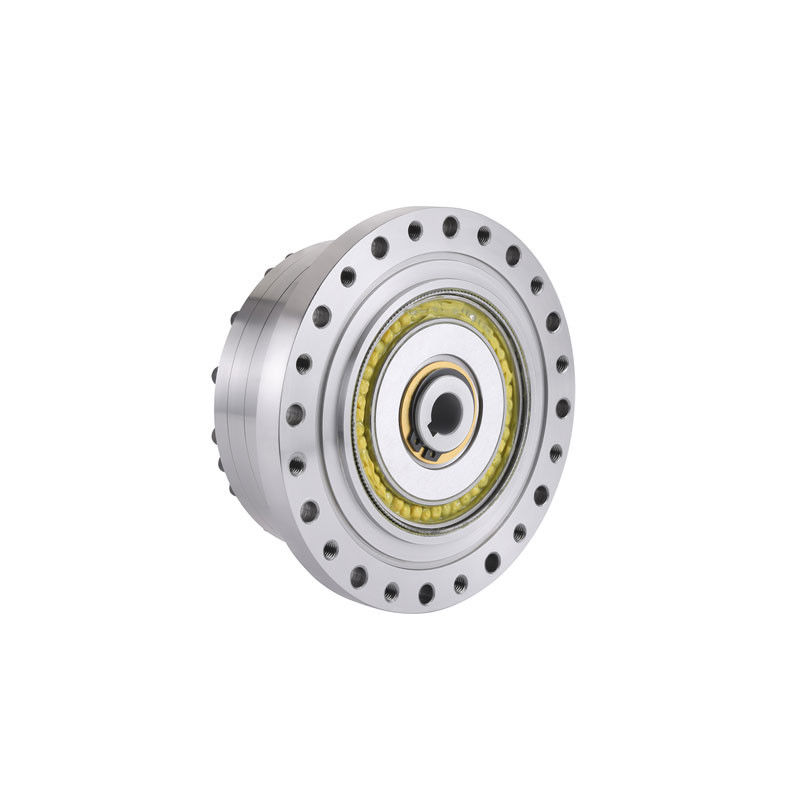

ZLCS17 RATIO 50/80:1 Высокоточная гармоническая коробка передач для робототехники и различных приложений промышленной автоматизации


Гармонические редукторы, или гармонические коробки передач, в основном состоят из четырех основных компонентов: генератор волн, гибкая передача, гибкий подшипник и жесткая передача. Harmonic transmission reducer is a kind of flexible bearing with a wave generator to produce controllable elastic deformation of the flexible gear and it transforms the force by meshing with rigid teeth.

Особенности продукции
Коэффициент передачи больше.Соотношение одноступенчатой гармонической скорости передачи передач 70 ~ 320:1, может достигать до 1,0001:1 в некоторых гармонических редукторах, а соотношение скорости многоступенчатой передачи может достигать более 30,000:1.
Высокая грузоподъемность.Это связано с тем, что количество зубов, которые одновременно сетятся в гармонической передаче передач, может быть более 30% от общего числа зубов одновременно.и мягкие колеса используют высокоинтенсивные материалы, и зуб связан с личным контактом.
Высокая точность передачи.Это связано с тем, что количество зубов в гармонической передаче передач одновременно и многозубная сетка оказывает взаимное компенсационное воздействие на ошибку, поэтому точность передачи выше.При одном и том же уровне точности передачи, ошибка передачи составляет только около 1/4 от обычной цилиндрической передачи.
Высокая эффективность движения и стабильное упражнение.Поскольку мягкие колесные зубы перемещались равномерным радиальным движением во время передачи, даже если скорость ввода очень высока, относительная скорость скольжения колесных зубов по-прежнему чрезвычайно низкая.Так что зубы колеса изнашиваются мало., высокая эффективность (может достигать 69% ~ 96%). из-за входа и сетки, обе стороны оборудования участвовали в работе, поэтому не было никакого воздействия, и упражнение было стабильным.
Простая конструкция, небольшое количество деталей и удобная установка.Существует только три основных компонента, и вход и выход вала коаксиальных лучей, так что структура проста и легко устанавливается.
Малый объем и легкий вес.По сравнению с обычным редуктором, когда выходный крутящий момент одинаков, объем гармонического редуктора передач может быть уменьшен на 2/3, а вес может быть уменьшен на 1/2.
Подходит для применения в закрытом пространстве.Используя гибкие характеристики мягких колес, это ценное преимущество вращения не сравнимо с другими трансмиссиями.

Заявления
Редукторы гармонических передач широко используются во многих областях, таких как авиация, аэрокосмическая промышленность, энергетика, навигация, судостроение, бионические машины, широко используемое военное оборудование, станки, инструменты,электронное оборудование, горнодобывающая металлургия, транспорт, подъемные машины, нефтехимические машины, текстильные машины, сельскохозяйственные машины, медицинское обслуживание,Медицинское обслуживание Все большее использование оборудования, особенно в сервосистеме высокой динамической производительности, использование гармонических коробки передач показывает свое превосходство.


ZLCS17-50, соотношение уменьшения 50:1 гармонический редуктор передач механические чертежи и основные технические характеристики ниже,


ZLCS17-80, соотношение уменьшения 80:1 гармонический редуктор передач механические чертежи и основные технические характеристики ниже,


Примечание:Если у вас возникли трудности с выбором модели, просто свяжитесь с нами, и вам будет рекомендован наиболее подходящий редуктор.

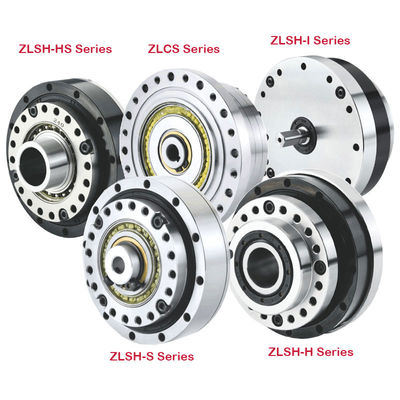

Доступно больше типов гармонических коробки передач
