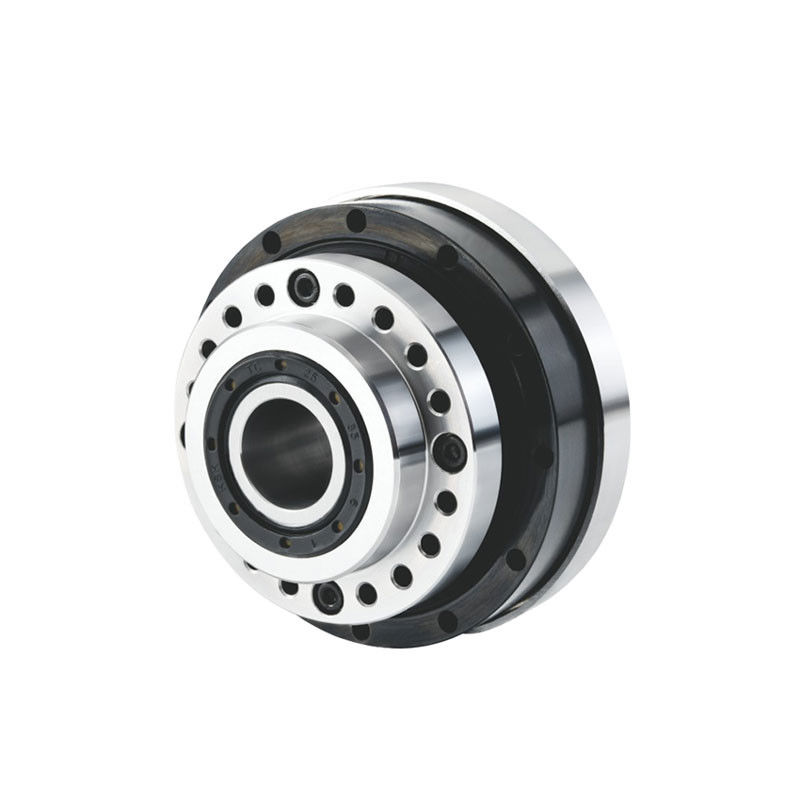

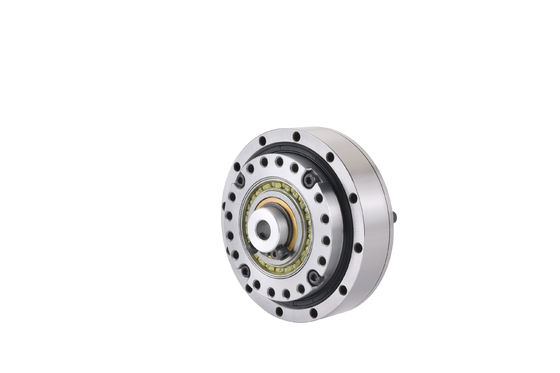

ZLSH17-H RATIO 50/80:1 Высокоточная гармоническая коробка передач для робототехники и различных приложений промышленной автоматизации


Гармонические редукторы, или гармонические коробки передач, в основном состоят из четырех основных компонентов: генератор волн, гибкая передача, гибкий подшипник и жесткая передача. Harmonic transmission reducer is a kind of flexible bearing with a wave generator to produce controllable elastic deformation of the flexible gear and it transforms the force by meshing with rigid teeth.

Особенности продукции

Коэффициент передачи больше.Соотношение одноступенчатой гармонической скорости передачи передач 70 ~ 320:1, может достигать до 1,0001:1 в некоторых гармонических редукторах, а соотношение скорости многоступенчатой передачи может достигать более 30,000:1.

Высокая грузоподъемность.Это связано с тем, что количество зубов, которые одновременно сетятся в гармонической передаче передач, может быть более 30% от общего числа зубов одновременно.и мягкие колеса используют высокоинтенсивные материалы, и зуб связан с личным контактом.

Высокая точность передачи.Это связано с тем, что количество зубов в гармонической передаче передач одновременно и многозубная сетка оказывает взаимное компенсационное воздействие на ошибку, поэтому точность передачи выше.При одном и том же уровне точности передачи, ошибка передачи составляет только около 1/4 от обычной цилиндрической передачи.

Высокая эффективность движения и стабильное упражнение.Поскольку мягкие колесные зубы перемещались равномерным радиальным движением во время передачи, даже если скорость ввода очень высока, относительная скорость скольжения колесных зубов по-прежнему чрезвычайно низкая.Так что зубы колеса изнашиваются мало., высокая эффективность (может достигать 69% ~ 96%). из-за входа и сетки, обе стороны оборудования участвовали в работе, поэтому не было никакого воздействия, и упражнение было стабильным.

Простая конструкция, небольшое количество деталей и удобная установка.Существует только три основных компонента, и вход и выход вала коаксиальных лучей, так что структура проста и легко устанавливается.

Малый объем и легкий вес.По сравнению с обычным редуктором, когда выходный крутящий момент одинаков, объем гармонического редуктора передач может быть уменьшен на 2/3, а вес может быть уменьшен на 1/2.

Подходит для применения в закрытом пространстве.Используя гибкие характеристики мягких колес, это ценное преимущество вращения не сравнимо с другими трансмиссиями.

Заявления

Редуктор гармонии - это гибкое устройство передачи передач. Из-за преимуществ небольшого размера, легкого веса и большой грузоподъемности он широко используется в различных областях автоматизации.

• Аэрокосмическая промышленность: гармонический редуктор играет важную роль в области аэрокосмической промышленности и используется для удовлетворения требований высокой точности и надежности.

Устройства в этих областях часто требуют большого количества силы и крутящего момента, а гармонические замедления подходят для этих приложений из-за их высокой грузоподъемности..

• Промышленный робот и роботизированная рука. Редуктор Harmony улучшает точность и контроль упражнений в этих областях, особенно в сервосистеме, которая требует высокой точности и высокой динамической производительности.

• Медицинские и научные приборы: в этих областях строгие требования к точности и надежности оборудования, а гармонический редуктор может обеспечить стабильное и точное управление движением.

• производство полупроводникового и электронного оборудования.и гармонический редуктор может обеспечить высокую точность передачи и тонкий контроль.

• нефтехимические, текстильные, сельскохозяйственные машины и другие отрасли.и гибкость и прочность гармонического редуктора очень применимо.

В целом применение гармонических редукторов очень широкое, они играют ключевую роль.

ZLSH17-50-H, соотношение уменьшения 50:1 гармонический редуктор передач механические чертежи и основные технические характеристики ниже,

ZLSH17-80-H, соотношение уменьшения 80:1 гармонический редуктор передач механические чертежи и основные технические характеристики ниже,

Примечание:Если у вас возникли трудности с выбором модели, просто свяжитесь с нами, и вам будет рекомендован наиболее подходящий редуктор.
