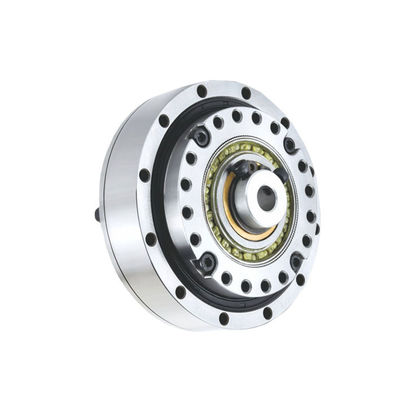

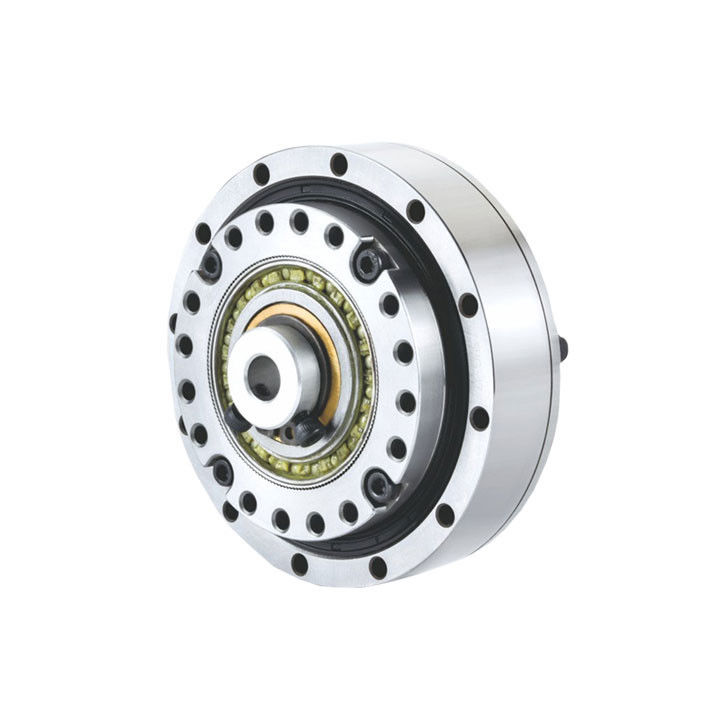

ZLSH17-S RATIO 50/80:1 Высокоточная гармоническая коробка передач для робототехники и различных приложений промышленной автоматизации


Гармонические редукторы, или гармонические коробки передач, в основном состоят из четырех основных компонентов: генератор волн, гибкая передача, гибкий подшипник и жесткая передача. Harmonic transmission reducer is a kind of flexible bearing with a wave generator to produce controllable elastic deformation of the flexible gear and it transforms the force by meshing with rigid teeth.

Редукторы гармонических передач PRMCASследующим образом:

Коэффициент передачи больше.Соотношение одноступенчатой гармонической скорости передачи передач 70 ~ 320:1, может достигать до 1,0001:1 в некоторых гармонических редукторах, а соотношение скорости многоступенчатой передачи может достигать более 30,000:1.

Высокая грузоподъемность.Это связано с тем, что количество зубов, которые одновременно сжимаются в гармонической передаче передач, может быть более 30% от общего числа зубов одновременно.и мягкие колеса используют высокоинтенсивные материалы, и зуб связан с личным контактом.

Высокая точность передачи.Это связано с тем, что количество зубов в гармонической передаче передач одновременно и многозубная сетка оказывает взаимное компенсационное воздействие на ошибку, поэтому точность передачи выше.При одном и том же уровне точности передачи, ошибка передачи составляет только около 1/4 от обычной цилиндрической передачи.

Высокая эффективность движения и стабильное упражнение.Поскольку мягкие зубы колеса перемещались равномерным радиальным движением во время передачи, даже если скорость ввода очень высока, относительная скорость скольжения зубов колеса по-прежнему чрезвычайно низкая.Так что зубы колеса изнашиваются мало., высокая эффективность (может достигать 69% ~ 96%). из-за входа и сетки, обе стороны оборудования участвовали в работе, поэтому не было никакого воздействия, и упражнение было стабильным.

Простая конструкция, небольшое количество деталей и удобная установка.Есть только три основных компонента, и вход и выход вала коаксиальных лучей, так что структура проста и проста в установке.

Малый объем и легкий вес. По сравнению с обычным редуктором при одинаковом выходном крутящем моменте объем гармонического редуктора может быть уменьшен на 2/3,и вес может быть уменьшен на 1/2.

Подходит для применения в закрытом пространстве.Используя гибкие характеристики мягких колес, это ценное преимущество вращения не сравнимо с другими трансмиссиями.

Заявления

Область механической автоматизации

В области механической автоматизации гармонические редукторы в основном используются в автоматизированном оборудовании, таком как различная робототехника, печатные машины, тепловые формовочные машины и упаковочные машины.Он может достичь высокой точности., высокой скорости и высокой жесткости управления трансмиссии.гармонический редуктор может эффективно повысить эффективность производства и стабильность оборудования, уменьшить частоту сбоев и время обслуживания.

Область аэрокосмической промышленности

В области аэрокосмической промышленности гармонические редукторы в основном используются для высокоточного оборудования управления передачей, такого как авиационное управление, спутниковое навигационное оборудование,и ракетные пусковые платформыГармоничные и низкие обратные характеристики гармонического редуктора позволяют ему соответствовать требованиям точности управления пространством,и в то же время может значительно уменьшить вес оборудования и улучшить производительность всей системы.

Область электроники и электроники

В области электроэлектроники гармонические редукторы в основном используются для высокоскоростного точного управления передачей, такого как различные роботы, станки CNC и оборудование для тепловой формовки.Высокая жесткость гармонического редуктора, высокая эффективность, низкий уровень шума и высокая точность широко используются в области силовой электроники.

ZLSH17-50-S, соотношение уменьшения 50:1 гармонический редуктор передач механические чертежи и основные технические характеристики ниже,

ZLSH17-80-S, соотношение уменьшения 80:1 гармонический редуктор передач механические чертежи и основные технические характеристики ниже,

Примечание:Если у вас возникли трудности с выбором модели, просто свяжитесь с нами и мы рекомендуем наиболее подходящий редуктор.

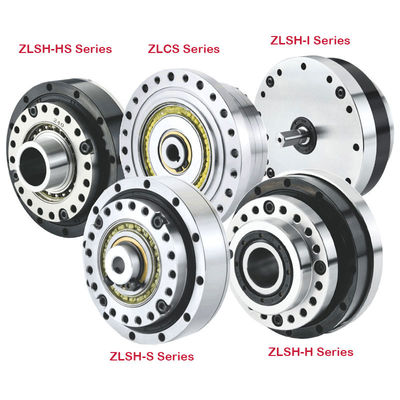

Доступно больше типов гармонических коробки передач
