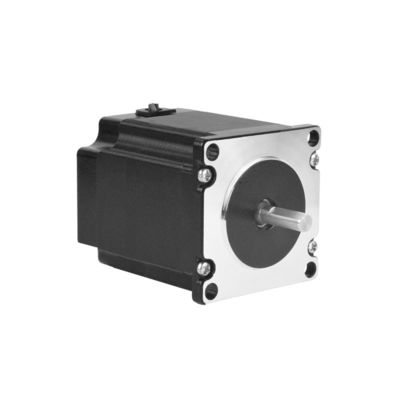

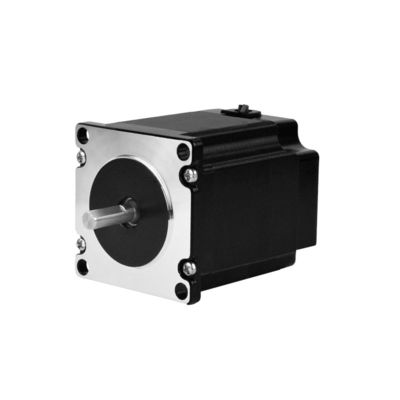

57HS145/185/190 Серия 8 проводов 2-фазный гибридный шаговый двигатель

1. Обзор продукции

Шаговый двигатель - это двигатель, который преобразует электрический импульсный сигнал в соответствующее смещение угла или смещение линии.Он может использовать количество и частоту импульса для управления вращением (угол вращенияДля каждого импульса ротор двигателя вращается под углом или вперед, а его смещение выходного угла или смещение линии пропорционально входному импульсу,и скорость пропорциональна частоте импульсаПоэтому шаговый двигатель также называют импульсным.

При неперегрузке скорость движения двигателя и положение остановки зависят только от частоты и количества импульсирующего входа, без влияния изменения нагрузки.добавить импульсный сигнал в двигательПреимущество этой линейной связи между импульсом и углом вращения, плюс то, что шаговой двигатель имеет только периодические ошибки без кумулятивных ошибок,сделать шаговый мотор широко используется в автоматизации скорости, положение и другие поля управления легко.

С развитием исследований продуктов и развития технологий, производительность шаговой системы была еще больше улучшена.В настоящее время не будет никакой потери шагов., и срок службы очень длинный, практически не требует обслуживания, что делает шаговые шаги популярными и широко используемыми во многих видах приложений управления движением промышленной автоматизации.

В настоящее время шаговые двигатели широко используются в области управления движением.Несколько вопросов, которые необходимо отметитьпри использовании гибридных шаговых двигателей.

Напряжение шагового двигателя уменьшается с увеличением скорости.

При вращении шагового двигателя индуктивность каждой фазовой обмотки двигателя образует обратную электродвигательную силу. Чем выше скорость, тем больше обратная электродвигательная сила.В данном случае, фазовый ток двигателя уменьшается с увеличением частоты (или скорости), что приводит к снижению крутящего момента.

Шаговый двигатель может хорошо работать при низких скоростях, но если он превышает определенную скорость, он может не запускаться или может быть сильный шум свистка.

Шаговый двигатель имеет технический параметр: частота запуска без нагрузки, которая является частотой импульсов, при которой шаговый двигатель может нормально запускаться в условиях без нагрузки.Если частота импульса выше этого значения, двигатель не может запускаться нормально и может испытывать потерю шага или блокировку ротора. При нагрузке частота запуска должна быть ниже. Если двигатель должен достичь высокой скорости вращения,Должен быть процесс ускорения в частоте импульса., то есть начальная частота должна быть ниже,и затем должно быть применено определенное ускорение для достижения желаемой высокой частоты (скорость двигателя должна увеличиваться с низкой скорости до высокой скорости).

Как преодолеть вибрацию и шум двухфазных гибридных шаговых двигателей при работе на низких скоростях?

Неотъемлемыми недостатками шаговых двигателей являются высокие вибрации и шум при низкой скорости вращения, которые обычно могут быть преодолены следующими решениями:

A. Если шаговой двигатель работает точно в зоне резонанса, механическая передача, такая как изменение соотношения уменьшения, может избежать зоны резонанса;

B. Наиболее часто используемый и удобный метод - использование драйверов с функциями разделения;

C. Заменить на шаговый двигатель с меньшим углом шага, например, трехфазный или пятифазный шаговый двигатель.

Приложения гибридных шаговых двигателей Kaifull PRMCAS

Гибридные шаговые двигатели Kaifull в основном используются в цифровых системах управления, с высокой точностью и надежной работой.может быть также достигнуто управление с закрытым цикломШаговые двигатели широко используются в цифровых системах управления, таких как устройства конверсии цифровых в аналоговые, станки с ЧПУ, компьютерные периферийные устройства, автоматические записывающие устройства, часы и т. д. Кроме того,,Они также применялись на производственных линиях промышленной автоматизации, печатном оборудовании и т.д.

Сценарии применения шаговых двигателей Kaifull очень широки, и ниже приведены некоторые примеры применения:

Промышленная область:Шаговые двигатели используются в автомобильной приборостроении, оборудовании для автоматизации производства станков-инструментов, производстве роботов, инспекции и процессах.

Поле безопасности: используется для мониторинга продуктов, таких как PAN/ZOOM/TILT для камер видеонаблюдения.

Медицинская область; гидравлические насосы, вентиляторы и анализаторы крови, используемые в медицинских сканерах, пробниках, цифровой оральной фотографии.

В области потребительской электроники, он используется на различных этапах производства электронных продуктов, таких как печать пастой для сварки, размещение SMT, повторная сварка, визуальная инспекция, производство кабелей с терминалами,распределительные машины, штрих-ламинирующие машины, 3D-принтеры и т.д.

Точное оборудование и приборы: используется в банкоматах, струйных принтерах, гравировочных машинах, фотомашинах, оборудовании для распыливания краски, компьютерных периферийных устройствах и устройствах для хранения массивных данных, высокоточных приборах,информационные системы промышленного контроля, офисная автоматизация, роботы и другие области, особенно подходящие для приложений с бесперебойной работой, низким уровнем шума, быстрой реакцией, длительным сроком службы и высоким выходном крутящим моментом.

Текстильные машины: Широко используется в оборудовании текстильных машин, таких как компьютеризированные машины для вышивки.низкий уровень шума при работе, стабильная эксплуатация, хорошая производительность управления и низкая общая стоимость.

Плоские мобильные устройства: такие как лазерные режущие машины, принтеры, сканеры и т.д.

Измерительные приборы: такие как высокоточные 3D-сканеры, оптическое измерительное оборудование и т.д.

Медицинское оборудование: используются для медицинских и хирургических инструментов и т.д.

Объектив камеры. Используется для фокусировки и перемещения оптических устройств и т.д.

Эти сценарии применения обычно требуют, чтобы шаговые двигатели обладали такими характеристиками, как высокая точность, низкий шум, быстрый отклик и длительный срок службы, чтобы соответствовать позиционированию, управлению,и требования к производительности различных отраслей промышленности.

2Гибридный шаговый двигатель Общие технические характеристики

3. Гибридный шаговый мотор Данные о производительности

4Механические размеры (в мм)

5Диаграмма проводки
