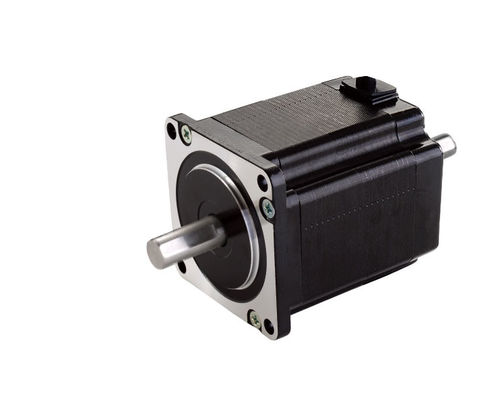

57AHS140 Двойной вал шести проводов 2-фазный гибридный шаговый двигатель

1. Обзор продукции

Шаговый двигатель - это исполнительное устройство, которое преобразует электрические импульсы в угловое смещение.Вы можете контролировать смещение угла путем управления количеством импульсов для достижения цели точного позиционированияВ то же время, вы можете контролировать скорость и ускорение вращения двигателя путем управления частотой импульса для достижения цели регулирования скорости.

Гибридный шаговый мотор в настоящее время является наиболее широко используемым шаговым двигателем, и каждый знаком со шаговым двигателем..

Как выбрать правильный шаговый мотор для наших приложений?

Выбор крутящего момента шагового двигателя

Напряжение шагового двигателя аналогично "силе" традиционных двигателей.Физическая структура шагового двигателя полностью отличается от двигателей переменного тока и постоянного тока, и выходная мощность может быть переменной.

Как правило, мы выбираем размер двигателя в соответствии с потребностью в крутящем моменте в работе. Например, если требуемый крутящий момент меньше 0,8 Н.М., подходящими являются шаговые двигатели рамы размером 20/28/35/39/42 мм.Если требуемый крутящий момент составляет около 1N.M, выберите 57мм двигатель. Когда требуемый крутящий момент составляет несколько Н.М или даже больше, обычно выбираются шаговые двигатели с размером рамы 86/110/130 мм или больше.

Выбор скорости шагового двигателя

Особое внимание следует уделить скорости целевого шагового двигателя, потому что выходной крутящий момент двигателя пропорционален скорости.при низкой скорости шагового двигателя (500-600 оборотов в минуту или меньшей скорости в минуту)Когда скорость двигателя увеличивается, ток двигателя уменьшается, особенно при скорости 1000 оборотов в минуту и выше.

Иногда, когда требуются высокоскоростные двигатели, необходимо тщательно рассмотреть сопротивление катушки, индуктивность и другие показатели ступенчатого двигателя.Выберите двигатель с немного меньшей индуктивностью лучшеОднако, если вы хотите низкую скорость и большой крутящий момент, шаговой двигатель с индуктивностью не менее 10mH лучше.

Выбор частоты запуска без нагрузки

Это более важный показатель для покупки моторов. Если он должен часто запускаться и останавливаться в течение короткого времени, а скорость составляет около 1000 оборотов в минуту (или выше),Обычно это необходимо для "ускоренного запуска", т.е. требуется двигатель с высокой частотой запуска без нагрузки.

Выбор фазы

По поводу выбора количества фаз шаговых двигателей многие покупатели не уделяют должного внимания.,в большинстве случаев достаточно двухфазных двигателей. однако, если требуется более высокая производительность,специально для точности или гладкости, 3-фазный или 5-фазный может быть лучше.

Выберите уровень защиты

Существуют специальные шаговые двигатели, такие как водонепроницаемые и нефтяные, пылезащитные для некоторых специальных случаев.

Другие спецификации

Если вам нужны специальные шаговые двигатели, пожалуйста, свяжитесь с нами. в пределах технического разрешения, мы будем рады предоставить вам индивидуальные услуги, включая, но не ограничиваясь, тока, крутящего момента, скорости,полые валы, двойная ось, кодер, лента, ремень тормозов и т.д.

В настоящее время шаговые двигатели широко используются в области управления движением.несколько вопросовчто необходимо отметить при использовании гибридных шаговых двигателей.

Напряжение шагового двигателя уменьшается с увеличением скорости.

При вращении шагового двигателя индуктивность каждой фазовой обмотки двигателя образует обратную электродвигательную силу. Чем выше скорость, тем больше обратная электродвигательная сила.В данном случае, фазовый ток двигателя уменьшается с увеличением частоты (или скорости), что приводит к снижению крутящего момента.

Шаговый двигатель может хорошо работать при низких скоростях, но если он превышает определенную скорость, он может не запускаться или может быть сильный шум свистка.

Шаговый двигатель имеет технический параметр: частота запуска без нагрузки, которая является частотой импульсов, при которой шаговый двигатель может нормально запускаться в условиях без нагрузки.Если частота импульса выше этого значения, двигатель не может запускаться нормально и может испытывать потерю шага или блокировку ротора. При нагрузке частота запуска должна быть ниже. Если двигатель должен достичь высокой скорости вращения,Должен быть процесс ускорения в частоте импульса., то есть начальная частота должна быть ниже,и затем должно быть применено определенное ускорение для достижения желаемой высокой частоты (скорость двигателя должна увеличиваться с низкой скорости до высокой скорости).

Как преодолеть вибрацию и шум двухфазных гибридных шаговых двигателей при работе на низких скоростях?

Неотъемлемыми недостатками шаговых двигателей являются высокие вибрации и шум при низкой скорости вращения, которые обычно могут быть преодолены следующими решениями:

A. Если шаговой двигатель работает точно в зоне резонанса, механическая передача, такая как изменение соотношения уменьшения, может избежать зоны резонанса;

B. Наиболее часто используемый и удобный метод - использование драйверов с функциями разделения;

C. Заменить на шаговый двигатель с меньшим углом шага, например, трехфазный или пятифазный шаговый двигатель.

Приложения гибридных шаговых двигателей Kaifull PRMCAS

В основном используется в промышленности, аэрокосмической, робототехнике, точных измерениях и других областях, таких как оптоэлектронные теодолиты для слежения спутников, военные инструменты,оборудование для связи и радиолокации, широкое применение технологии разделения привода делает число фаз двигателей не ограничивается углом шага, что облегчает разработку продукта.в технологии разделения приводов шаговых двигателей, привод постоянного тока резки, привод модуляции ширины импульса прибора и однородное управление приводом вращения постоянной амплитуды вектора тока,значительное повышение точности работы шаговых двигателей и содействие развитию шаговых двигателей в направлении высокой скорости и точности в приложениях средней и низкой мощности.

Гибридные шаговые двигатели Kaifull в настоящее время широко используются в различных автоматических оборудованиях и приборах, таких как гравирующие машины, лазерные машины, станки с ЧПУ, текстильные и швейные машины,медицинское оборудование, измерительное оборудование, электронное оборудование для обработки, оборудование для упаковки и т.д.

В области робототехники

В области робототехники шаговые двигатели широко используются для управления движением и направлением рук робота.робот может легко и точно поднимать или размещать предметы.

Сборка печати

В печатной и сборочной промышленности шаговые двигатели обеспечивают высококачественную печать и сборку, контролируя движение роликов, дисков и других движущихся частей на печатной машине.

Медицинские изделия

В области медицинских изделий шаговые двигатели используются для управления автоматизированным позиционированием и движением хирургических роботов и медицинского оборудования.

3D-печать

В технологии 3D-печати шаговые двигатели могут достигать сложных 3D-структур и форм, контролируя движение печатной головки.

Промышленная автоматизация

В области промышленной автоматизации шаговые двигатели широко используются для управления различным оборудованием, таким как гравюры, лазерные машины, станки с ЧПУ,текстильная и швейная техника, медицинское оборудование, измерительное оборудование, электронное оборудование для обработки, упаковочные машины и другое оборудование и инструменты автоматизации.

Подводя итог, шаговые двигатели стали незаменимым компонентом в различных областях применения.помогая различным устройствам и машинам выполнять сложные действия благодаря их стабильному движению и точному управлению.

2Гибридный шаговый двигатель Общие технические характеристики

3. Гибридный шаговый мотор Данные о производительности

4Механические размеры (в мм)

5Диаграмма проводки

6. Кривые крутящего момента и скорости
