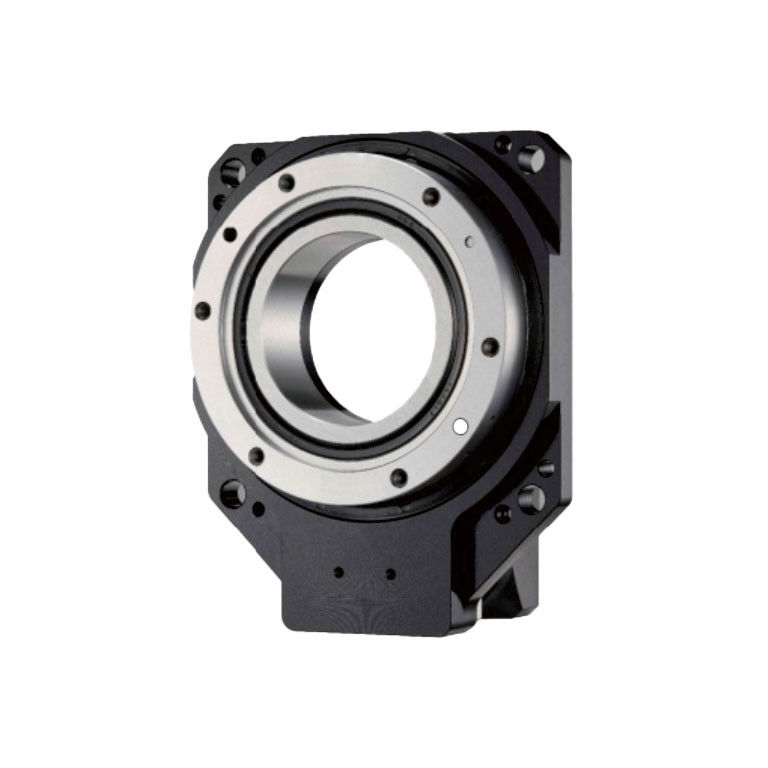

Таблица пустого вращающегося привода серии YKW130

1. Обзор продукции

Платформа вращения полых валов является новым типом редуктора. Его полые валы могут быть легко использованы для интеграции оборудования, необходимого для применения, таких как оптические инструменты, камеры, датчики,и т.д.., который может достичь высокоточного управления движением вращения.

Преимущества Среди основных характеристик платформы вращения полых валов - высокая точность, высокая стабильность, высокая эффективность, низкий уровень шума и т. д., которые широко используются в области роботов, промышленной автоматизации, станков с ЧПУ и т. д.

Это...принцип работыпреобразовать входное небольшое движение вращения в движение вращения платформы заготовки, и в то же время скорость уменьшается и крутящий момент увеличивается интегрированными шестернями.

Руководство по выбору модели:

При выборе платформы для вращения полых валов необходимо учитывать несколько факторов, таких как нагрузка платформы, диаметр поворотного устройства, скорость вращения и окружающая среда.Вам нужно выбрать в соответствии с конкретными сценариями применения и требованиями.

Нагрузка платформы:

В зависимости от размера нагрузки и фактических потребностей, выберите пустую платформу вращения с соответствующей нагрузкой.

Диаметр вращения:

В зависимости от размера объекта, который вращается в соответствии с фактическими потребностями, выбирается соответствующий диаметр полой вращающейся платформы.

Скорость вращения:

В соответствии с фактическими потребностями вращения выбирается подходящая платформа вращения скорости.

Окружающая среда использования:

Принимать во внимание окружающую среду использования, такую как температура, влажность, вибрации и т.д., выбирать подходящую платформу для вращения в воздухе, адаптирующуюся к окружающей среде.

Требования к точности:

В соответствии с требованиями к точности фактических потребностей, выберите подходящую точность пустой вращающейся платформы.

Выбор спецификации машины: выбирать соответствующую модель замедления и спецификации в соответствии с крутящим моментом и скоростью вращения, соответствующей фактическим потребностям.

Другие требования:

В зависимости от фактических потребностей, выберите другие специальные требования, такие как кодеры, блокировочные устройства и т. д.

Применение:

Платформа вращения полых валов широко используется в автоматизации, таких как медицинская визуализация, суставные роботы, CNC-машина, лазерная маркировочная машина, прецизионный механизм сочетания,Легкие механические соединения и другие поля.

2.Правила имен

3.YKW85 Серия Полые вращающиеся столы Основные характеристики

4Механические размеры (в мм)

YKW130K10/18механические чертежи ниже,

Механические чертежи YKW130K30 приведены ниже.
