1Гибридный линейный шаговый двигатель

Двигательный принцип гибридного линейного ступенчатого двигателя основан на ступенчатой технологии.Механизм винта преобразует вращающее движение в линейное движение для достижения высокоточного управления положениемВ процессе фактического применения контроллер двигателя будет работать в соответствии с различными режимами управления, такими как режим полного шага, режим полушага и т. д.Выбор этих режимов повлияет на скорость вращения и точность управления положением двигателяТакже существуют различные типы винтовых проводов и ходов для удовлетворения требований различных приложений.

Обычно стандартный ход электрического винта составляет 100,150, 200, 250, 300, 350, 400 мм, в то время как специальные требования хода могут поддерживаться гибкой настройкой.Гибридные линейные шаговые двигатели могут быть спроектированы с различными проводами винта тяги в соответствии с различными нагрузкамиМаксимальная тяга гибридных линейных шаговых двигателей может достигать до 20 кН, скорость без нагрузки обычно составляет 4 ~ 45 мм / специальная линейная скорость также может быть настроена.

Основные характеристики гибридного линейного шагового двигателя,

• Высокая точность: поскольку винтовая стержня является спиральной линией, шаговой мотор с приводом может обеспечить высокую точность позиционирования, обычно 0,01 мм.
• Большой крутящий момент: крутящий момент шагового двигателя с винтовым приводом относительно большой, который может выдерживать большие нагрузки и инерцию.
• Простая структура: структура трансмиссии винта проста, и нет необходимости специализироваться на специальном механизме замедления.
• Отсутствие сопротивления помехам: поскольку шаговой двигатель управляет дискретным сигналом, он имеет небольшое влияние на помехи окружающей среды.

Гибридные линейные шаговые двигателишироко используется в требования высокой точности Приложения автоматизации, такие как автоматизация заводов, точная калибровка, точные измерения жидкости и точное движение положения, электронное производство, производство полупроводников, медицинское оборудование,испытательные платформы, автоматизация заводов и т.д.


2Правила наименования гибридных шаговых двигателей и общие технические спецификации
Линейные правила наименования шаговых двигателей,


Общие спецификации,

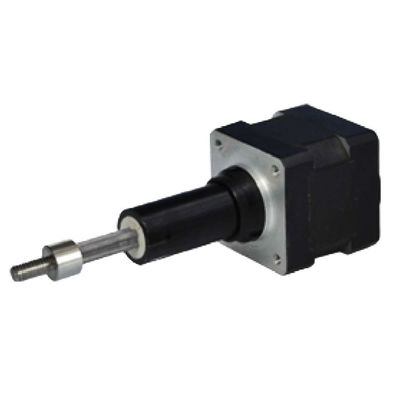

3. 20LHS0494/0244/0164 Тип находящегося в неволеHЛинейный гибридный шаговый двигатель


Примечание: Доступна спецификация двигателя.
Доступные спецификации винтов-проводников,



4Механические размеры (в мм)

Механические чертежи типа Captive ниже.



Примечание: выше А,B доступная информация о настройке ниже,

5. Кривые силы и скорости импульса


6Проводки
