1Гибридный линейный двигатель

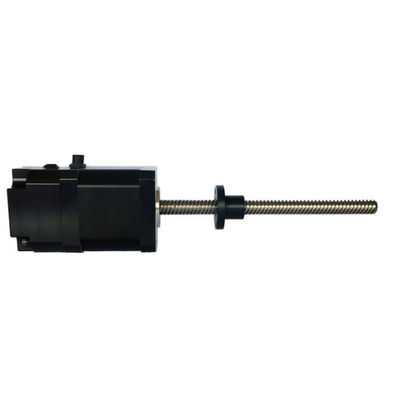

Принцип двигателя: сам двигатель является традиционным шаговым двигателем, но выходный вал является винтом, интегрированным с гайкой,Так что вращение движения двигателя преобразуется в линейное движение гайкиЧерез нагрузку на соединение достигается прямолинейное движение нагрузки.

Некоторые из характеристик гибридных линейных шаговых двигателей, как ниже,

• Высокая точность, точность позиционирования 0,1 мкм

Потому что механизм передачи просто уменьшает потерю точности из-за интерполяции, и точность позиционирования, повторяющаяся точность,и абсолютная точность выше, чем обычные шаговые двигателиТочность позиционирования двигателя может достигать до 0,1 мкм, в то время как обычный шаговый двигатель может делать 2 ~ 5 мкм.

• Высокая скорость, до 300 м/мин

Из контраста между скоростью и ускорением гибридный линейный двигатель имеет значительные преимущества: скорость линейного шагового двигателя может достигать 300 м/мин, ускорение 10 г;скорость роликового винта 120 м/минКроме того, скорость гибридного линейного шагового двигателя нагрева меньше.

• Высокий срок службы, простое обслуживание

Гибридный линейный шаговый двигатель имеет разрыв установки между двигателем и фиксированными компонентами.Нет никаких изменений в точности позиционирования движения движения, который подходит для высокоточных случаев. Ролик винт не может обеспечить точность в высокоскоростном вращающемся движении. Из-за высокоскоростного трения это вызовет износ винтового ореха,влияют на требования к точности движения, и не может удовлетворить требованиям высокой точности.

Основные применения:

• Механический драйвер: винтовые двигатели могут напрямую управлять машинами, такими как станки.
• Драйвер электронного и полупроводникового оборудования: винтовой двигатель может быть подключен к электронному оборудованию.
• Промышленная автоматизация: винтовой двигатель может использоваться в области промышленной автоматизации, такой как роботы, производственные линии и т. Д.
• Аэрокосмическая промышленность: винтовые двигатели могут быть использованы в области аэрокосмической промышленности, таких как самолеты, ракеты и т. Д.

2Правила наименования гибридных шаговых двигателей и общие технические спецификации
Линейные правила наименования шаговых двигателей,


Общие спецификации,


3. Серия 20LHS HЛинейный гибридный шаговый двигатель

Примечание: Доступна спецификация двигателя.

4Механические размеры (в мм)

5Проводки
