Линейный гибридный шаговый двигатель

57LHS Серия Шесть проводов 990N Сила 2 Фаза Nema23 Гибридные линейные линейные шаговые моторы Линейные аккуваторы

Все категории

Планетарная скоростная коробка

Спиральная планетарная коробка передач

Коробка передач с гармоническим приводом

электрический спиндовый двигатель

Степной двигатель с замкнутой петлей

Система точного позиционирования

Линейный гибридный шаговый двигатель

Свяжитесь с нами

Mr. Bruce Niu

bruce.niu@zionkaifull.com

0086-18682160096

Свяжитесь сейчас

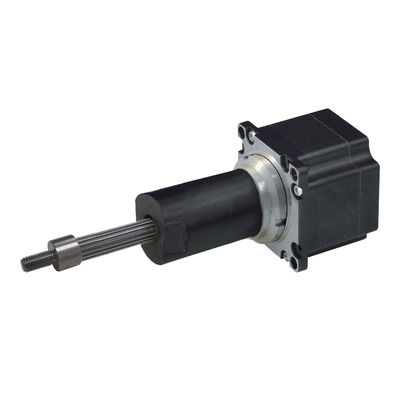

57LHS Серия Шесть проводов 990N Сила 2 Фаза Nema23 Гибридные линейные линейные шаговые моторы Линейные аккуваторы

Наименование марки:	PRMCAS
Номер модели:	Серия 57LHS Six Wires Captive
МОК:	≥50PCS
Подробная информация об упаковке:	1 шт. на каждую коробку
Условия оплаты:	Т/Т на основании счета компании

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Сертификация:

CE, ROHS, CCC

Размер кадра:

Нема 23, 57 мм.

Фаза:

Фаза 2

Угол шага:

10,8°

ТОЧНОСТЬ УГЛА:

00,09°

Номинальный ток:

0.54/1.3/2.0А

Рекомендуемый предел нагрузки:

Провода:

Основные моменты:

Низкий уровень шума, низкая вибрация, низкое нагревание, высокая плавность, высокая надежность

Конфигурация:

Поддерживается

Поставка способности:

10000 штук в месяц

Выделить:

990N Линейный гибридный шаговый двигатель

Описание продукта

1. Гибридный линейный шаговый двигатель

Гибридные гибридные линейные шаговые двигатели специализируются на высокой точности, высокой гладкости, низком нагревании, быстром реагировании, низком уровне шума и т.д.широко используетсяв области промышленной автоматизации, таких как медицинское оборудование, электронные машины, испытательное оборудование, машины для визуальной инспекции, оборудование для производства полупроводников, телекоммуникации и т.д.

Преимущества линейных двигателей Kaifullвысокая надежность, высокая производительность, длительный срок службы, небольшой размер, высокая плавность и низкий уровень шума, высокая эффективность, быстрая реакция и т. д.

Благодаря применению материалов TOP уровня двигателя и смазки, двигатель в основном не требует обслуживания.

Кроме того, гибкая настройка также поддерживается на основе требований клиента, таких как размер двигателя, длина корпуса двигателя, провод винта, ход, сила и т. Д.

2Правила наименования гибридных шаговых двигателей и общие технические спецификации
Линейные правила наименования шаговых двигателей,

57LHS Серия Шесть проводов 990N Сила 2 Фаза Nema23 Гибридные линейные линейные шаговые моторы Линейные аккуваторы 0
Общие спецификации,

Угол шага	1.8° (2 фазы)
Точность угла шага	± 0,09°
Размер	Нема23, 57 мм.
Уровень изоляции	500 ВДС, 20 МΩ мин. Класс B
Диэлектрическая прочность	500 VAC в течение 1 минуты
Повышение температуры	менее 80°C (номинальный ток)
Температура поверхности	Максимально допустимое 100°C
Диапазон влажности	20% до 90% RH
Степень IP	IP40
Сертификаты	Rohs, CE, CCC

3. 20LHS0494/0244/0164 Тип находящегося в неволеHЛинейный гибридный шаговый двигатель

Наименование модели	Проводка	Номинальное напряжение	Рейтинговый Текущий	Сопротивление/фаза	Индуктивность /фаза	Потребление энергии	Температура повышается.	Вес	Изоляция Сопротивление
57LHS2004	Биполярный	3.25В	2.0A	1.63Ω	3.5 мГ	13 Вт	75°C	511 г	20МΩ
57LHS1304		5В	1.3А	3.85Ω	10.5 мГ
57LHS0544		12 В	0.54А	22.2Ω	47 мГч
57LHS1306	Однополярный	5В	1.3А	3.85Ω	50,3 мГц
57LHS0546	Однополярный	12 В	0.54А	22.2Ω	230,6 мГц

Примечание: Доступна спецификация двигателя.
Доступные спецификации винтов-проводников,

Код	Размеры нитки проводного винта в мм
Код	диаметр	шаг	свинец
А.	φ9.53	0.0079375	1.5875
T	φ9.53	0.021166	4.22
S	φ9.53	0.010584	2.1168
3	φ9.53	0.0127	2.54
1	φ9.53	0.0254	5.08
2	φ9.53	0.0508	10.16

4Механические размеры (в мм)

Механические чертежи типа Captive ниже.
57LHS Серия Шесть проводов 990N Сила 2 Фаза Nema23 Гибридные линейные линейные шаговые моторы Линейные аккуваторы 1

5. Кривые силы и скорости импульса

6Проводки
57LHS Серия Шесть проводов 990N Сила 2 Фаза Nema23 Гибридные линейные линейные шаговые моторы Линейные аккуваторы 3
