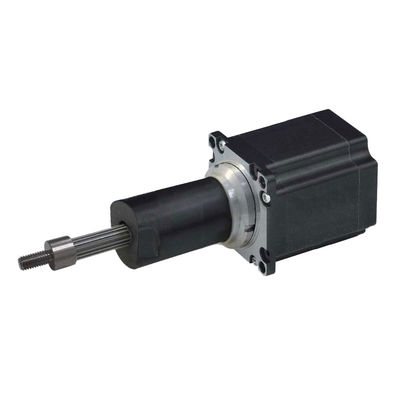

Серия 57LHS Двойной стек четырех проводов 990N Сила 2 Фаза Nema23 Гибридные линейные линейные шаговые двигатели линейные акуваторы

Наименование марки:	PRMCAS
Номер модели:	57LHS двойная серия с четырьмя проводами
МОК:	≥50PCS
Подробная информация об упаковке:	1 шт. на каждую коробку
Условия оплаты:	Т/Т на основании счета компании

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Сертификация:

CE, ROHS, CCC

Размер кадра:

Нема 23, 57 мм.

Фаза:

Фаза 2

Угол шага:

10,8°

ТОЧНОСТЬ УГЛА:

00,09°

Номинальный ток:

0.9/2.16/3.32А

Рекомендуемый предел нагрузки:

Провода:

Основные моменты:

Низкий уровень шума, низкая вибрация, низкое нагревание, высокая плавность, высокая надежность

Конфигурация:

Поддерживается

Поставка способности:

10000 штук в месяц

Выделить:

2-фазные гибридные линейные шаговые двигатели

Описание продукта

1. Обзор продукции

2Правила наименования гибридных шаговых двигателей и общие технические спецификации
Линейные правила наименования шаговых двигателей,

Серия 57LHS Двойной стек четырех проводов 990N Сила 2 Фаза Nema23 Гибридные линейные линейные шаговые двигатели линейные акуваторы 0
Общие спецификации,

Угол шага	1.8° (2 фазы)
Точность угла шага	± 0,09°
Размер	Нема23, 57 мм.
Уровень изоляции	500 ВДС, 20 МΩ мин. Класс B
Диэлектрическая прочность	500 VAC в течение 1 минуты
Повышение температуры	менее 80°C (номинальный ток)
Температура поверхности	Максимально допустимое 100°C
Диапазон влажности	20% до 90% RH
Степень IP	IP40
Сертификаты	Rohs, CE, CCC

3. 20LHS0494/0244/0164 Тип находящегося в неволеHЛинейный гибридный шаговый двигатель

Наименование модели	Проводка	Номинальное напряжение	Рейтинговый Текущий	Сопротивление/фаза	Индуктивность /фаза	Потребление энергии	Температура повышается.	Вес	Изоляция Сопротивление
57LHS3324	Биполярный	3.25В	3.32А	0.98Ω	1.33 мГц	14 Вт	75°C	352 грамма	20МΩ
57LHS2164		5В	2.16А	2.31Ω	60,6 мГц
57LHS0904		12 В	0.9А	13.33Ω	450,1 мГ

Примечание: Доступна спецификация двигателя.
Доступные спецификации винтов-проводников,

Код	Размеры нитки проводного винта в мм
Код	диаметр	шаг	свинец
А.	φ9.53	0.0079375	1.5875
T	φ9.53	0.021166	4.22
S	φ9.53	0.010584	2.1168
3	φ9.53	0.0127	2.54
1	φ9.53	0.0254	5.08
2	φ9.53	0.0508	10.16

4Механические размеры (в мм)

Механические чертежи типа Captive ниже.
Серия 57LHS Двойной стек четырех проводов 990N Сила 2 Фаза Nema23 Гибридные линейные линейные шаговые двигатели линейные акуваторы 1

Примечание: выше А,B доступная информация о настройке ниже,

Код расстояния	Расстояние (мм)	А (мм)	B (мм)
302	12.7	20.47	1.68
303	19.1	26.82	8.03
304	25.4	33.17	14.38
305	31.8	39.52	20.73
306	38.1	45.87	27.08
307	50.8	58.57	39.78

5. Кривые силы и скорости импульса
Серия 57LHS Двойной стек четырех проводов 990N Сила 2 Фаза Nema23 Гибридные линейные линейные шаговые двигатели линейные акуваторы 2

6Проводки
