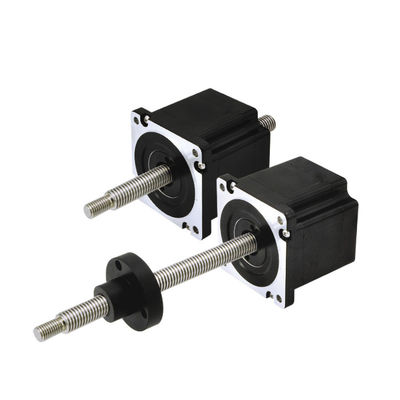

Серия 86LHS Шесть проводов 2000N Сила 2 Фаза Nema34 Нет Внутренний орех Гибридные линейные шаговые моторы Линейные акуваторы

Наименование марки:	PRMCAS
Номер модели:	Серия 86LHS SIX Wire No Captive& External Nut
МОК:	≥50PCS
Подробная информация об упаковке:	1 шт. на каждую коробку
Условия оплаты:	Т/Т на основании счета компании

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Сертификация:

CE, ROHS, CCC

Размер кадра:

Нема34, 86 мм

Фаза:

Фаза 2

Угол шага:

10,8°

ТОЧНОСТЬ УГЛА:

00,09°

Номинальный ток:

1.3/3.12/5.47А

Рекомендуемое ограничение нагрузки:

2000N@10rps

Провода:

Основные моменты:

Низкий уровень шума, низкая вибрация, низкое нагревание, высокая плавность, высокая надежность

Конфигурация:

Поддерживается

Поставка способности:

10000 штук в месяц

Выделить:

Линейный гибридный шаговый двигатель NEMA34

Описание продукта

1Гибридные линейные шаговые моторы
Гибридный линейный шаговый двигатель преобразует вращающееся движение в линейное движение.Приложения автоматизацииНиже приведены некоторые из наиболее распространенных применений гибридных линейных двигателей.

3D принтер: В 3D-принтере винтовой двигатель используется для управления линейным движением печатной головки в разных направлениях, тем самым достигая слоев складирования и создания трехмерных объектов.
Автоматизированная линия производства: В производственной линии винтовой двигатель используется для обработки материалов, сборки и позиционирования и обеспечивает высокоточное позиционирование и управление.
Медицинское оборудование: В медицинской области винтовой двигатель используется для управления движением медицинского оборудования, такого как рентгеновское оборудование, КТ-сканер и хирургический робот.
Текстильное оборудование: Текстильные машины должны контролировать движение тканей, таких как ткацкие машины и швейные машины, для достижения точной обработки тканей и швейных операций.
Производство полупроводников: В полупроводниковой промышленности винтовой двигатель используется для точного управления полупроводниковым оборудованием, таким как оборудование для производства печатных плат.
Сборка электронного оборудования: В процессе электронного производства винтовой двигатель используется для сборки линейных компонентов, таких как сборка ЖК-панели и расположение печатной платы.
Оборудование для научных исследований: В лабораторных и научных исследованиях винтовые двигатели используются для управления линейным движением приборов, таким как регулирование фокусного расстояния микроскопа и движение образца.

2Правила наименования гибридных шаговых двигателей и общие технические спецификации
Линейные правила наименования шаговых двигателей,

Серия 86LHS Шесть проводов 2000N Сила 2 Фаза Nema34 Нет Внутренний орех Гибридные линейные шаговые моторы Линейные акуваторы 0
Общие спецификации,

Угол шага	1.8° (2 фазы)
Точность угла шага	± 0,09°
Размер	Нема34, 86 мм
Уровень изоляции	500 ВДС, 20 МΩ мин. Класс B
Диэлектрическая прочность	500 VAC в течение 1 минуты
Повышение температуры	менее 80°C (номинальный ток)
Температура поверхности	Максимально допустимое 100°C
Диапазон влажности	20% до 90% RH
Степень IP	IP40
Сертификаты	Rohs, CE, CCC

3. HЛинейный гибридный шаговый двигатель

Наименование модели	Проводка	Номинальное напряжение	Рейтинговый Текущий	Сопротивление/фаза	Индуктивность /фаза	Потребление энергии	Температура повышается.	Вес	Изоляция Сопротивление
86LHS5474	Биполярный	2.85В	5.47А	0.52Ω	20,86 мГц	31.2W	75°C	20,3 кг	20МΩ
86LHS3124		5В	3.12А	1.6Ω	80,8 мГц.
86LHS1304		12 В	1.3А	9.23Ω	51 мГч
86LHS3126	Однополярный	5В	3.12А	1.6Ω	40,4 мГц
35LHS1306	Однополярный	12 В	1.3А	23.0Ω	25.5 мГ

Примечание: Доступна спецификация двигателя.

Код	Размеры нитки проводного винта в мм
Код	диаметр	шаг	свинец
3	φ15.88	0.0127	2.54
В.	φ15.88	0.015875	3.175
Y	φ15.88	0.0635	12.7
Z	φ15.88	0.127	25.4

4Механические размеры (в мм)

Механические чертежи внешнего типа гайки приведены ниже.

Серия 86LHS Шесть проводов 2000N Сила 2 Фаза Nema34 Нет Внутренний орех Гибридные линейные шаговые моторы Линейные акуваторы 1

Никаких механических чертежей, как ниже.

Серия 86LHS Шесть проводов 2000N Сила 2 Фаза Nema34 Нет Внутренний орех Гибридные линейные шаговые моторы Линейные акуваторы 2

5. Кривые силы и скорости импульса

6Проводки
Серия 86LHS Шесть проводов 2000N Сила 2 Фаза Nema34 Нет Внутренний орех Гибридные линейные шаговые моторы Линейные акуваторы 4
