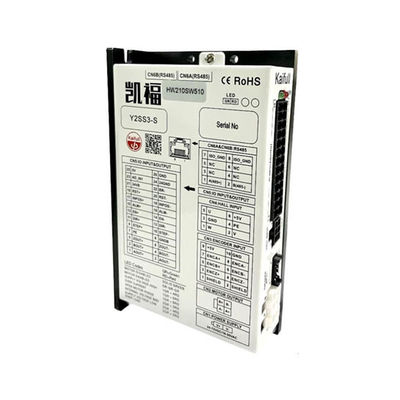

Y2SS3-S 8.0A 2-фазный замкнутый цикл шаговой моторный привод для промышленной автоматизации

Наименование марки:	YARAK
Номер модели:	Y2SS3-S
МОК:	≥50PCS
Подробная информация об упаковке:	50 шт. на каждую коробку
Условия оплаты:	Т/Т на основании счета компании

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Сертификация:

CE, ROHS

Закрытый цикл, шаговой серво

Фаза:

Фаза 2

Режим управления:

Управление вводом/выводом программным обеспечением

Выход кодера:

- Да, конечно.

Входное напряжение:

от 24 до 75VDC

Сигнал управления:

5 VDC и 24 VDC совместимы

Выходной ток ((A):

0от 0,5 до 8,0 А

Специальные функции:

Автоматическая настройка, выход сигнализации, оптимизация инерции нагрузки, автоматическое регулиров

Соответствующие двигатели:

Нема 8-34

Основные моменты:

Динамическое управление током, совместимость с открытым и закрытым циклами, широкий мотор и совмести

Конфигурация:

Доступно с MOQ

Поставка способности:

10000 штук в месяц

Выделить:

2 - водитель Stepper мотора участка

Двигатель шагового двигателя с замкнутой петлей

8.0A Строгое управление шаговым приводом

Описание продукта

Y2SS3-S адаптивный 8.0A 2-фазный замкнутый цикл Step Servo Drive с кодерами Выход для промышленной автоматизации

1. Обзор продукции

Драйвер шагового двигателя с замкнутым циклом - это драйвер управления движением, который получает управляющие синглы и выводит правильный приводной ток для шагового двигателя и управляет его движением.Шаговый двигатель и драйвер составляют систему управления шаговым движением, и производительность зависит не только от шагового двигателя, но и шагового драйвера.

Преимущества замкнутого цикла шаговых двигателей включают: отсутствие потери шага, более высокий крутящий момент, более высокая точность, хорошая стабильность, низкое потребление энергии, быстрая скорость отклика, меньший шум и т. д.

Ключевые приводы широко используются в автоматизации заводов, резьбовых машинах, производстве электронных продуктов, сортировке логистики, роботах, различном специальном оборудовании автоматизации, медицинском оборудовании,Машины-инструменты с ЧПУ, лазерное оборудование, печатные машины, обработка материалов, система безопасности, навигационная система, промышленные испытания и измерения и т. Д. Есть много областей, таких как системы измерения и измерения.

Если вы не можете найти подходящего шагового драйвера или двигателя, пожалуйста, свяжитесь с нами в любое время.

2Основные технические характеристики

Характеристика

◆ Сервоуправляющий на постоянном входе

◆ адаптивный двигатель и нагрузка,автоматически регулировать ток0,5-8,0А

◆ Входное напряжение: 24 - 75 ВДК

◆ Импульс + направление / двойной режим управления импульсом

◆ 16 подсобных отделений

◆ Сигнал управления 5-24В совместим

◆ Многоуровневая защита от электричества

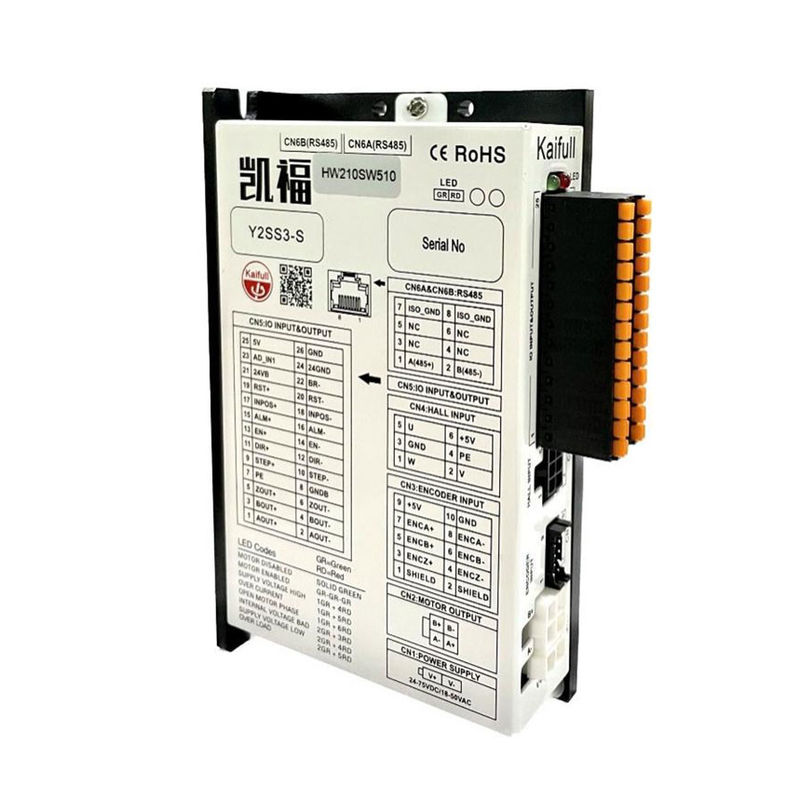

3. Внешние интерфейсы шагового драйвера

Y2SS3-S 8.0A 2-фазный замкнутый цикл шаговой моторный привод для промышленной автоматизации 0

4. Описание индикатора состояния светодиода

На основе показателей состояния светодиодов можно определить рабочее состояние водителя или аномальные причины.

Дисплей

Цвет

Объясните.

В пленуСкорая помощь

Зеленый

Зеленый свет мигает, когда водитель нормальный

Ошибка

Красный

Когда водитель ошибается, светофоры

мигает поочередно

Статус	Неудача	*Причины*
Грециясблеск	Драйвнормальный	--
зеленый всегдана	Не езжайте.включено	EN порт имеет высокий уровеньввод
красный и 1зеленый	Температура привода слишком высока.высокий	Необходимо усилитьтепло
красный и 1зеленый	Драйв мощность ввод Покончено. напряжение	Сила поставки напряжение это больше чем 75 В
красный и 1зеленый	Проехать.текущий	Неисправность или плохая проводка двигателяконтакты
красный и 1зеленый	Намотка двигателя открытасхема	Двигатель не подключен.Ну что ж.
красный и 2зеленый	Внутреннее напряжение приводаошибка	Сила тоже.низкий
красный и 2зеленый	Драйв мощность ввод под напряжение	Напряжение питания меньше 24 В
5 красных и 2зеленый	Понимаешь?нагрузка	Превышениенагрузка

5Подключение к электростанции.

Идентификация терминала	Подключение к источнику питания
V+	Положительный полюс
В-	Отрицательный полюс

6. CN3 Кодерное соединение

Терминал соединения и линия расширения кодера предназначены для прямого вставления, так что самопроводка считается ненужной.

Y2SS3-S 8.0A 2-фазный замкнутый цикл шаговой моторный привод для промышленной автоматизации 1

7. CN4 Вход в зал

Настройка переключателя	Описание	Настройка переключателя	Описание
CN4.5	У	CN4.6	5В+
CN4.3	ГНД	CN4.4	PE
CN4. 1	W	CN4.2	V

8. CN5 Сигнал управления вводом/выводом

Сигнал управления вводом/выводом		Ввод/вывод	Ссылка
CN5. 1	АОУТ+		Кодер A+Выход	Рисунок 2
CN5.2	Откуда?		Кодер A-Выходный кодер B+Выходный кодер B-Выходный кодер Z+Выходный Кодировщик Z-выход
CN5.3	BOUT+	О
CN5.4	Но...	У т п у т
CN5.5	ZOUT+
CN5.6	ЗОУТ-
CN5.7	PE		Уголовный арест водителя
CN5.8	ГНДБ		Заземление кодера (подключено к внутреннему GND верхнего компьютера)
CN5.9	STEP+	Ввод	СТАП+: положительный пульс	Рисунок 4
CN5.10	Шаг-		СТАП-: пульс отрицательный конец
CN5. 11	DIR+		DIR+: положительное направление
CN5. 12	ДИР-		DIR-: отрицательное направление
CN5.13	EN+		Положительный конец EN+ (обычно закрыт)
CN5. 14	В-	Выпуск	EN- отрицательный конечный (обычно закрыт)
CN5. 15	ALM+	Ввод	Выход сигнализации + ((100mA)	Рисунок 1
CN5.16	АЛМ-		Выход сигнализации -100 mA
CN5. 17	INPOS+		Выходный сигнал на месте + ((100mA)
CN5.18	INPOS-		Выходный сигнал на месте -100mA
CN5.19	RST+		Перезагрузка сигнализации +	Рисунок 4
CN5.20	РСТ-		Перезагрузить сигнализацию...	Рисунок 4
CN5.21	24VB	Выпуск Ввод	24В Электроснабжение тормоза Выход тормоза + ((24V1A)	Рисунок 3
CN5.22	БР-		Выход тормоза - 24V1A	Рисунок 3
CN5.23	AD-IN1	Выпуск	Аналоговый вход
CN5.24	24 ГНД		Силовое питание тормоза 0 В
CN5.25	5В		Силовое питание потенциометра + 5 В	Рисунок 5
CN5.26	ГНД		Силовое питание потенциометра 0 В	Рисунок 5

Y2SS3-S 8.0A 2-фазный замкнутый цикл шаговой моторный привод для промышленной автоматизации 2

9. CN6 RS485 соединение

Настройка переключателя	Настройка переключателя	Положение вращения	Настройка переключателя
CN6.7	ISO_GND	CN6.8	ISO_GND
CN6.5	NC	CN6.6	NC
CN6.3	NC	CN6.4	NC
CN6. 1	А ((485+)	CN6.2	B ((485-)

10- Подключения для управления сигналами

Входные соединения:

Y2SS3-S 8.0A 2-фазный замкнутый цикл шаговой моторный привод для промышленной автоматизации 3

Выходные соединения:

Y2SS3-S 8.0A 2-фазный замкнутый цикл шаговой моторный привод для промышленной автоматизации 4

9Механические размеры

Y2SS3-S 8.0A 2-фазный замкнутый цикл шаговой моторный привод для промышленной автоматизации 5
